ファクトリーオートメーション化が進展する中で、産業ロボットは協働型や卓上型など多様化し、小型化・軽量化・多軸化が進んでいます。
それに伴い、狭小スペースでの配線が必要とされる場面が増加しており、コネクタについてもサイズや作業効率など様々なニーズが出ています。
NSTシリーズは、これらのニーズにお応えする狭小スペースでの内部配線に適した中継用コネクタです。
小型、優れた配策作業性、堅牢の特長はロボットに限らず、サーボモーターなど小型化するFA機器内においても幅広くご活用いただくことを想定しています。
嵌合時の全長はわずか17.8mmと業界最小クラスのサイズを実現。
また、外径寸法を小型化することでプラグコネクタは直径10mm※のチューブを通過可能。
凸凹が少ないスリム形状なので配策作業性が向上します。
※6芯の場合

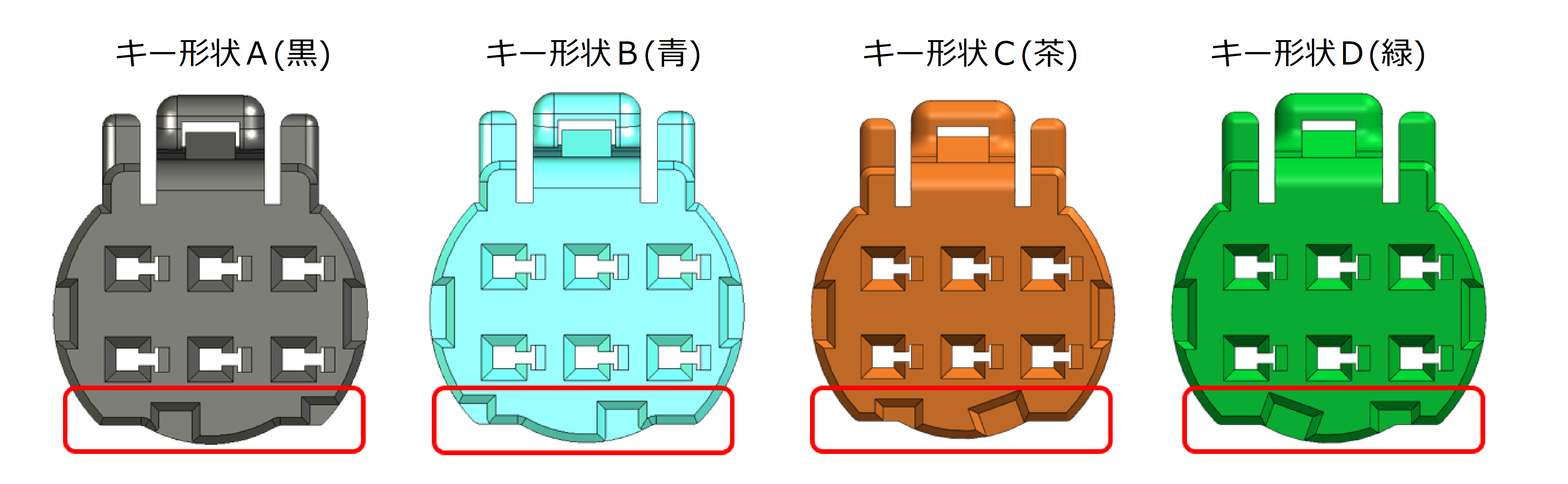

小型な形状のため確実な誤挿入対応が求められます。
NSTコネクタでは2種類のキーパターンを設定することで物理的に、またキーに対応した色(黒・青)で視覚的にも誤挿入を防止します。
小型な形状を維持しつつ、ロックの両サイドに壁を設け、ロック箇所への負荷を軽減することで折れを防止します。
ロック折れによる想定外のケーブル脱落を防ぎます。
■産業用装置
・ロボットアーム
・工作機械
・小型サーボモータ
■そのほか小型装置
・表示器
・医療機器
・POSシステム
・現金処理機
など、狭小スペースへの配線
